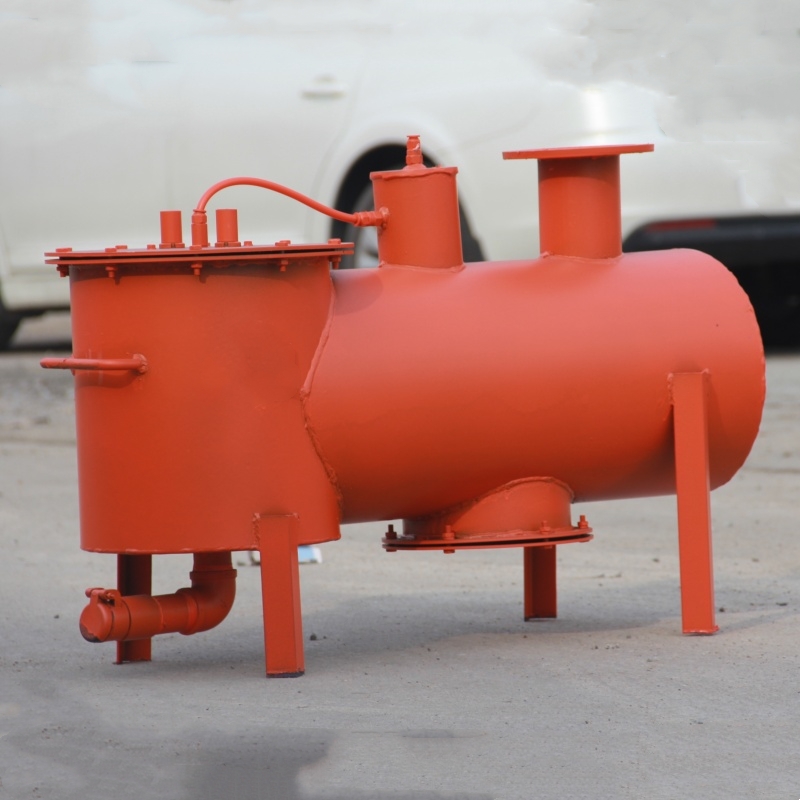

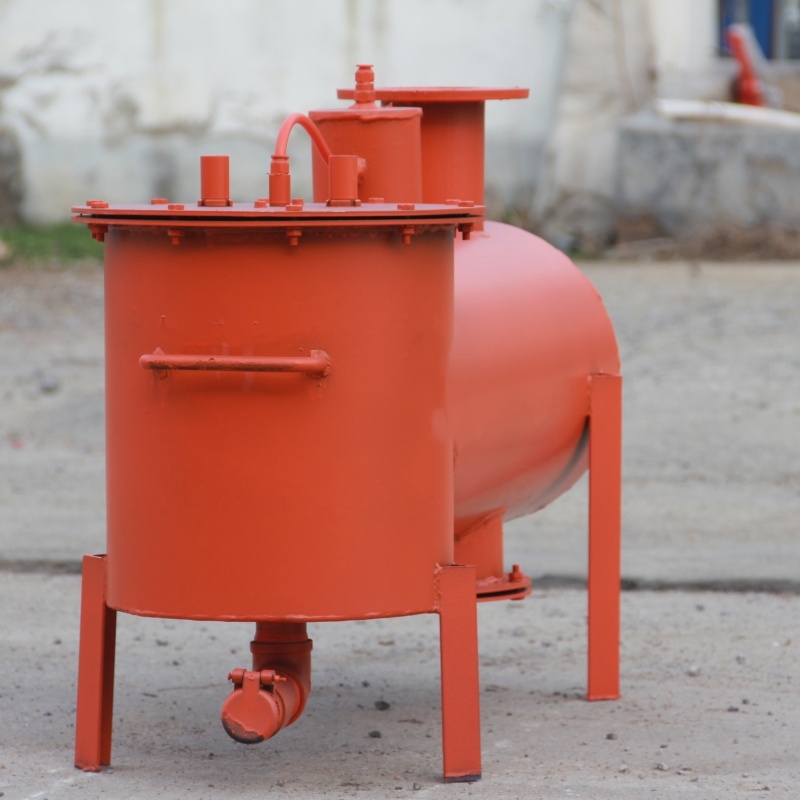

卧式负压放水器

一、核心参数

‌参数项‌ ‌规格/数值‌ ‌来源‌

‌适用负压范围‌ -0.01~-0.09MPa（通用型） ‌

‌放水速度‌ ≥7L/次（单次排水量1-10L） ‌

‌工作温度‌ 1-60℃（介质温度） ‌

‌尺寸‌ 长度420-500mm，宽度340-360mm，高度400-460mm

‌重量‌ 34-35kg ‌36

‌适配管路‌ DN50-DN700（支持定制）

二、结构与功能设计

‌核心组件‌

‌通大气阀‌：平衡负压环境，防止管路堵塞‌。

‌浮漂装置‌：通过液位变化触发自动排水‌。

‌排渣系统‌：集成螺旋结构或磁铁吸附，分离沉积物（如煤渣）‌。

‌特殊功能‌

‌无电力驱动‌：依靠负压差和机械结构实现全自动运行‌。

‌抗堵塞设计‌：支持串联/并联安装，适应狭窄巷道或低洼管路。

三、应用场景

‌瓦斯抽放系统‌：煤矿井下瓦斯管道排水排渣（如采煤工作面顺槽、掘进巷道）‌。

‌地面抽排站‌：处理主管道、支管积水，保障抽排效率‌。

‌防洪排涝‌：适配大口径输水管路（需定制法兰接口）。

四、安装与维护

‌安装规范‌

安装位置：管路最低点或积水易聚集处‌。

连接方式：法兰接口需保持同轴度≤2mm，建议使用夹布胶管或钢管连接‌。

‌维护要点‌

定期清理排渣口积垢，避免沉积物影响浮漂灵敏度‌。

禁止超负压运行（如超过-0.09MPa）‌。

五、主流型号对比

‌型号‌ ‌特点‌ ‌适配场景‌

‌CWG-FY‌ 橘红色外壳，支持立式/卧式安装 通用型瓦斯抽放管路‌排渣设计，可处理高浓度沉积物 煤矿井下复杂工况‌

‌KM1.6/75~110‌ 紧凑型设计，适配狭窄空间 掘进巷道低洼处‌

六、产品优势

‌安全性‌：适用于煤矿井下易燃环境‌。

‌耐用性‌：外壳采用工程塑料或镀锌钢板，防护等级IP65。
