预钻式旁压仪

产品简介

钻孔旁压仪是岩土工程原位测试核心仪器，依据旁压试验规范，在预先钻成的钻孔内下放旁压器，通过侧向加压使孔壁土体、岩体产生变形，采集压力–体积变形曲线，获取地层原位力学参数，广泛用于勘察、桩基、基坑、隧道工程。主流分为三腔式旁压器（上下护腔 + 中间测量腔）与单腔式，工程以三腔式为主。

工作原理

预先钻探形成垂直钻孔，将圆柱形旁压器下放至目标深度；向测量腔充水 / 充油加压，弹性膜径向向外扩张挤压孔壁岩土体，逐级施加压力并同步记录体积变化；绘制压力–变形曲线，计算旁压模量、极限压力、蠕变压力、水平应力、承载力等原位指标。

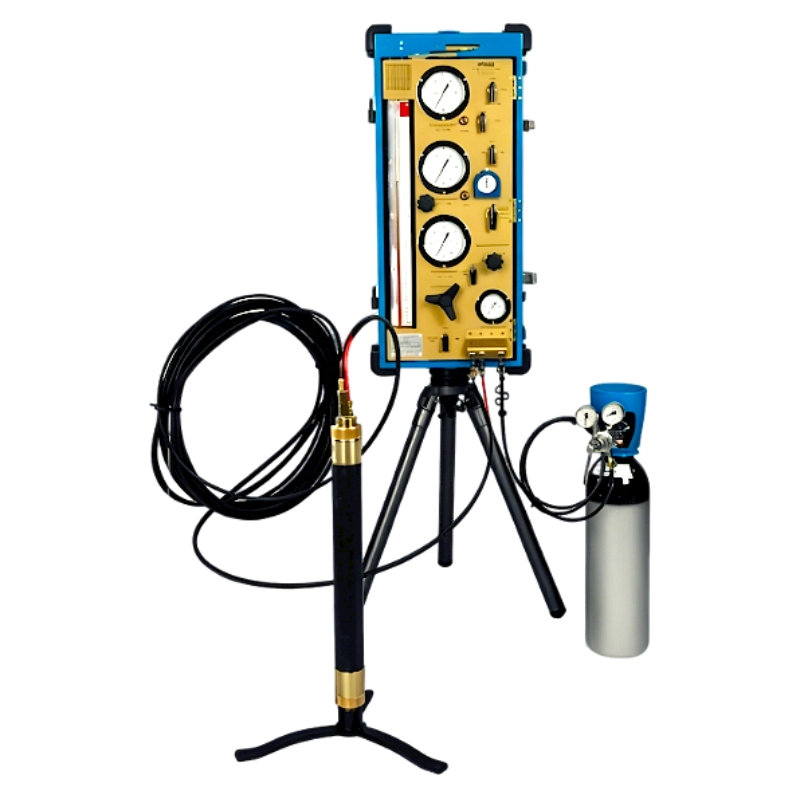

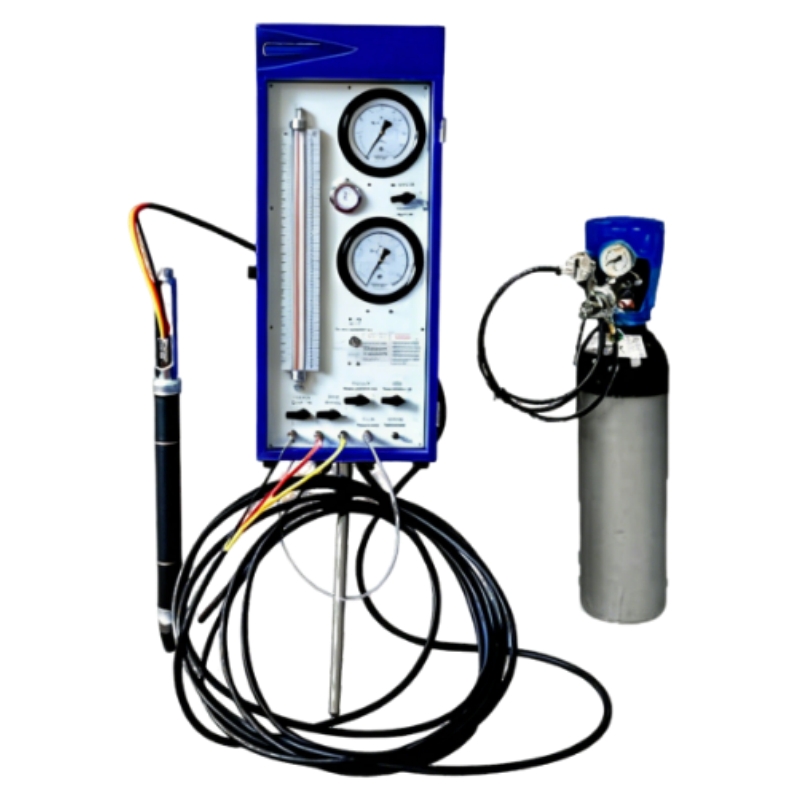

设备组成

旁压器（探头）：金属骨架、高弹性橡胶膜、保护铠；三腔结构，消除端部约束影响，保证圆柱扩张条件。

地面控制单元：加压稳压系统、精密压力传感器、体积测量装置、控制阀组。

数据采集系统：数显仪表 / 全自动采集软件，自动存储压力、变形数据。

导压管路、高压气源 / 液压源、配套工具。

产品特点

可实现不同深度原位测试，不受地下水位影响；

测试试样范围大，相比室内土工试验，更贴合现场真实应力状态；

设备模块化、搬运便捷，成孔达标后测试速度快；

可适用于黏性土、砂土、碎石土、风化岩等多种地层；

自动采集型号可实时生成试验曲线，直接输出岩土力学计算参数；

可评价地基承载力、桩基侧摩阻力、基坑围岩变形特性。

主要技术参数（通用型）

旁压器外径：74mm（标准规格）

最大试验压力：2.5MPa / 4MPa / 10MPa（多档位可选）

体积测量精度：≤0.1cm³

压力测量精度：≤0.5% FS

适用钻孔直径：76～91mm

测试深度：依据钻机能力，可达数十米

应用领域

工程地质勘察、高层建筑地基评价、桥梁桩基勘察、基坑支护设计、隧道围岩测试、场地稳定性评价、地基处理效果检测。
