油井动液面测试仪

油田气井开发生产过程中，积液对气井的影响非常大，如果不能有效排除积液会严重影响气井的产能，方便有效的检测液面位置是控制积液的重要手段。因此采气过程中及时掌握气井动液面位置并以此调整采气工艺对提高采气效率，提高采收率都有十分重要的意义。

本系统是综合了声波传感器，无线压力变送器，无线温度传感器，GPRS数传模块，数据定时(可设置)上报，现场、机房直接显示。利用源于声纳回声测距的方法，气枪声源产生一个波，声波沿环空向井内传播，声波在节箍、音标、液面处形成反射，通过声信号处理，计算声速和时间得到液面深度。气动发声，安全性好，量程可达4000米，针对每口井适应其不同状态得到准确结果。

本测试系统包括3个部分:

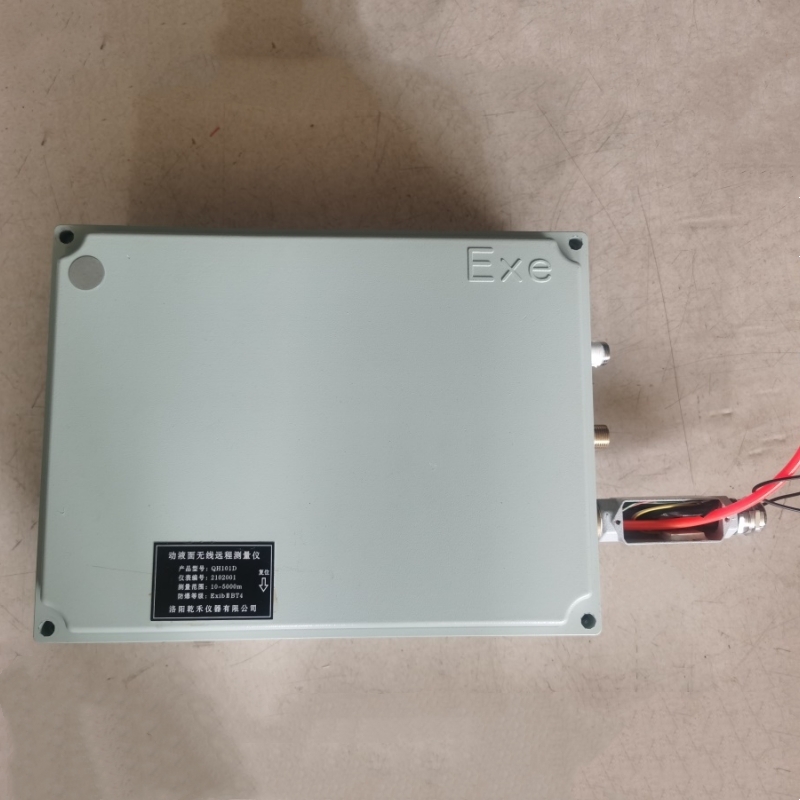

1)终端:QH101D油气井动液面远程测量仪;

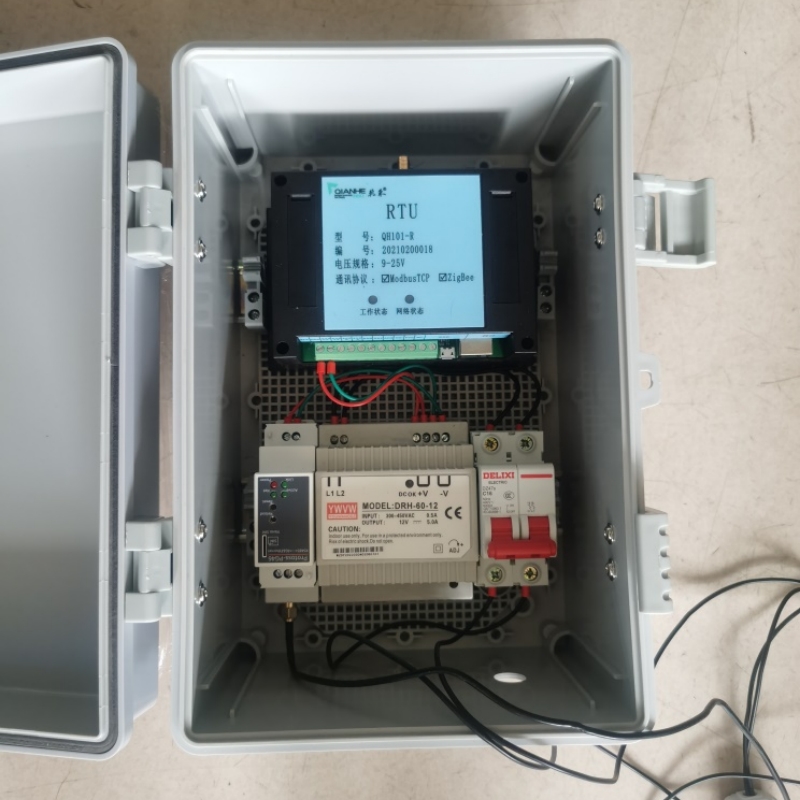

2)传输网络:GPRS无线网、局域网、因特网;

3)数据中心:QH-1油井功图及液面实时接收系统。

系统指标:

1)连续工作次数超过1千次

2)测量精度0.5%

3)测量范围:10~4000m

4)工作温度:(-25~+70)℃;

5)适应压力可达25MPa;

6)套管接口为标准的21/2寸油管螺纹;

7) 防护等级:IP65;

8)测试重复性误差不大于10m;9)数据实时自动传输，数据容量大于200次;10)远程传输可以在所有移动公网覆盖范围内。11)防爆标志:ExibIIBT4。

2、系统运行

该系统为用户提供网络数据服务，服务中心实时接收现场仪器测试数据，并通过网络向所有授权的技术管理人员提供测试数据。数据服务界面如下:

测试现场要求油井套压大于0.3MPa,小于25MPa，单台仪器可以人工移动进行多口油井测试，也可以固定安装在单一油井进行连续自动测试，自动测试间隔可以通过数据中心设置。

3、质量保证

质保期:1年产品寿命:大于5年维修校准周期:1年

5、注意事项

1、存储条件

一般存储条件;

环境温度:-25C~+55℃;

相对湿度:≤85%;

存储时仪器设定的自动测试间隔至少大于36000秒(10小时)，以免无效测试浪费仪器电能;

2、安装条件

被测油井套压要大于0.4MPa，小于25MPa;被测气井液面低于100米时不能测试，以免反油堵塞仪器。
