瓦斯管路水封防爆装置

产品介绍

水封防爆装置为煤矿瓦斯抽采管路专用防护设备，集成防回火、防回气、防爆泄压、阻火隔爆多重功能，依靠水封液封阻断气流逆向传播，抑制危险蔓延，守护瓦斯管路系统安全运行。

核心特点

多重防护：兼具防爆、防回火、防瓦斯回气、防积水倒流，防护全面；

纯机械运行：无需电力驱动，井下易燃易爆环境使用安全稳定；

密封性强：水封阻隔效果好，有效切断传播路径；

耐腐蚀耐用：金属壳体抗压抗腐，适配井下潮湿多尘工况；

运维简易：可视水位，补水排污便捷，日常检修工作量小；

管路阻力小：不影响瓦斯正常抽排输送效率。

结构与原理

1. 结构

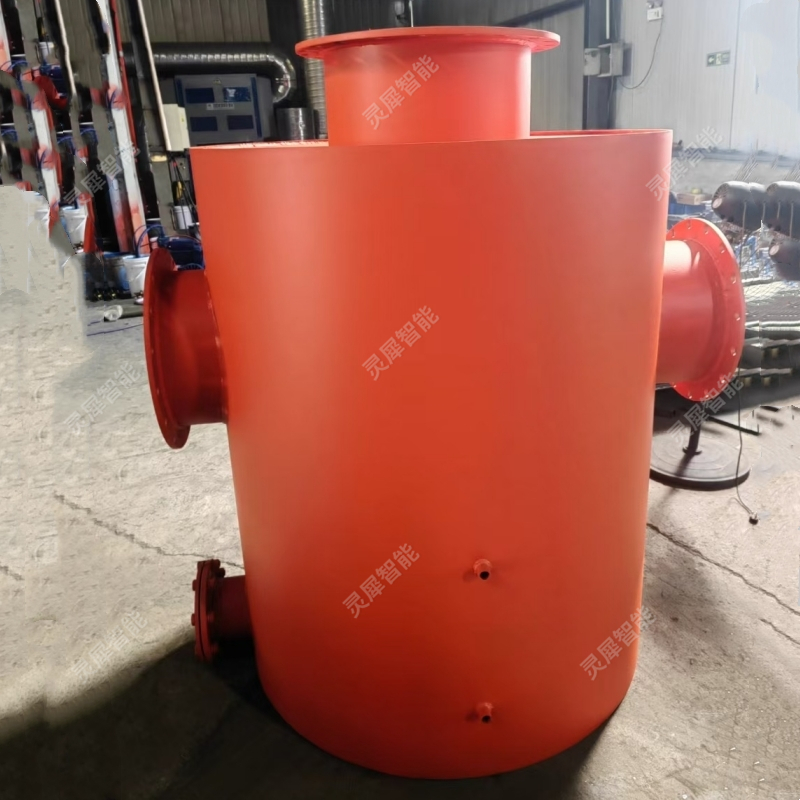

水封防爆装置由进气管、水封罐、防爆口、出气管、排渣口、水位计、补水管等零部件组成。

2. 工作原理

瓦斯正常抽放时，瓦斯气体由进气管通过水封进入水封防爆罐内，再经出气管抽出。一旦管内发生瓦斯或者燃烧，火焰将被水封隔绝，同时冲击波将水封防爆罐上部的防爆胶板冲破排出罐外，从而保护了井下，泵房及地面用户的安全。

安装与使用

1. 安装

按设计要求将水封防爆装置安装在瓦斯抽放泵的进气端和出气端（进气端——装置的箭头方向指向抽放泵，出气端——装置的箭头尾部指向抽放泵）附近。

2. 调试

1）、运转前，检测各连接部是否漏气。

2）、给装置加注水封用水至最高水位线（即超过弯管底口50㎜）。

3. 使用

该装置在使用中，由于安装有补水管，瓦斯气体在通过水封时气化带走的部分水封用水，可以随时得到补充，保持水位稳定，避免因水少而形不成水封。

4. 保养和检修

该装置要定期进行保养和检修；定期清理罐内杂物、淤泥。更换防爆板（防止时间过长胶板老化）

适用场景

广泛安装于瓦斯抽放泵进出口、巷道分支管路、采区瓦斯输送主干管路，煤矿井下瓦斯抽采系统标配安全设备。
