分歧式防爆器

分歧式防爆器（主流型号：Y-FBQ 型）是煤矿瓦斯抽放管路专用的被动式、无电防爆泄压装置，通过 “压力破膜泄爆” 保护管路与设备，结构简单、安全可靠。

产品定位

核心定位：煤矿瓦斯抽采系统 “一通三防” 安全配件，用于瓦斯主管、干管、支管及钻场管路，防止瓦斯冲击波损坏管道、阀门、泵站及井下设施。

适用场景：煤矿井下瓦斯抽放、地面瓦斯输送、低浓度瓦斯管道安全防护。

结构组成

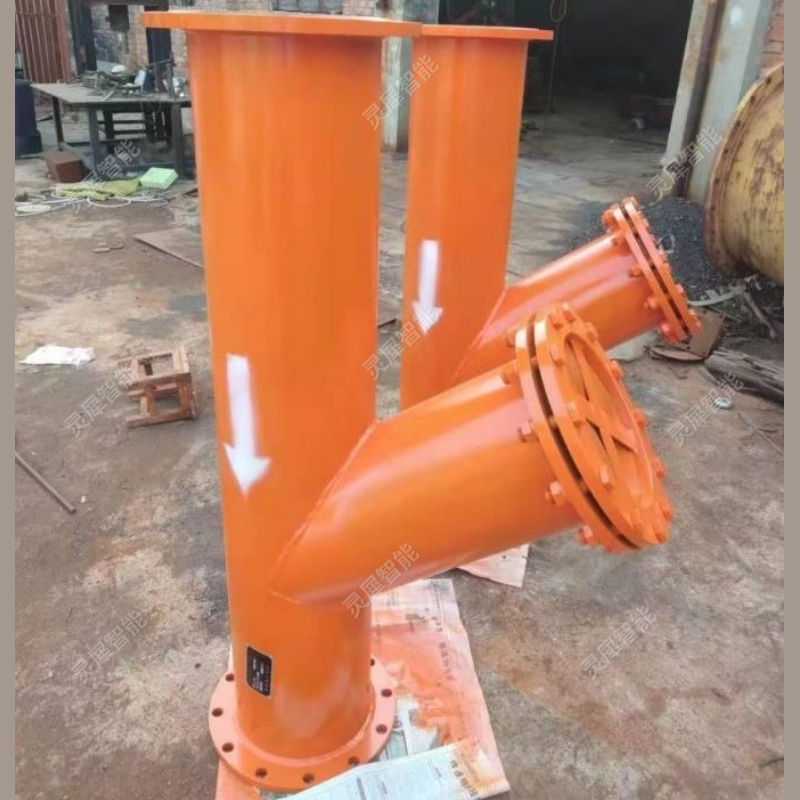

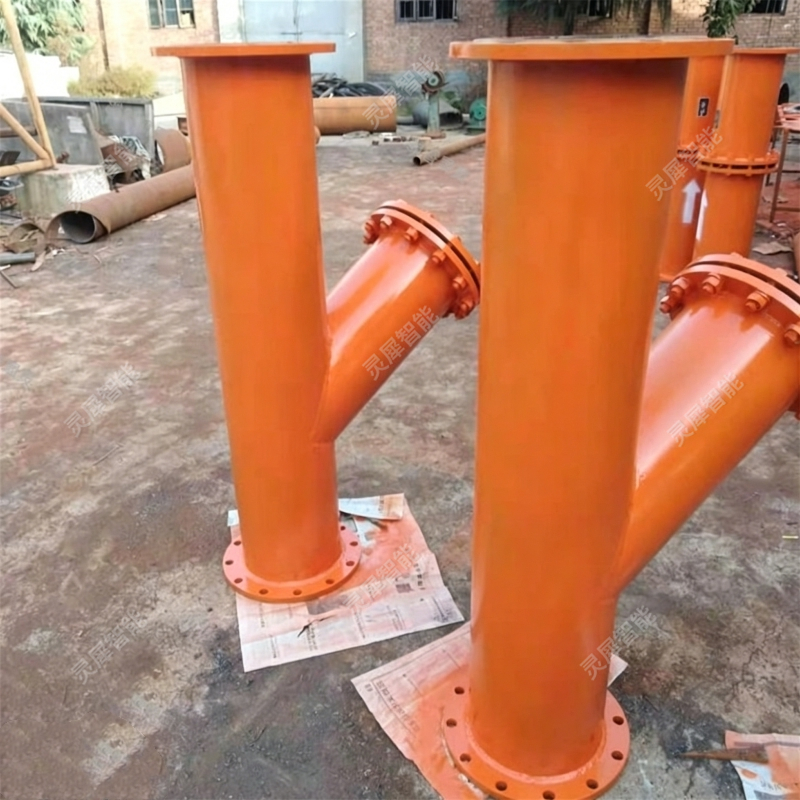

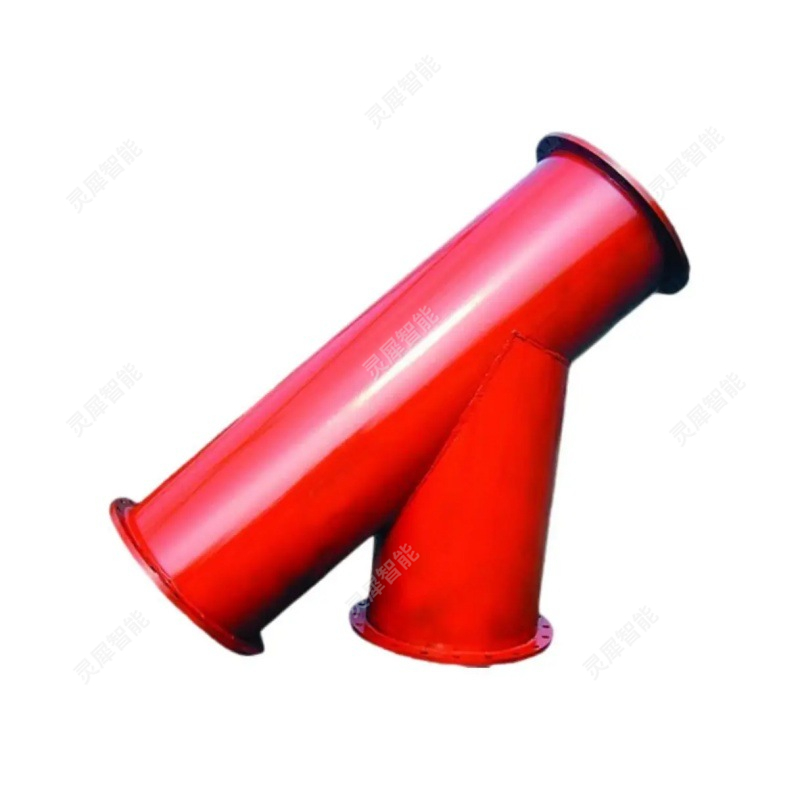

主体：Y 型三通结构（主干管 + 分歧管），碳钢材质、红色防腐涂层。

关键部件：防爆橡胶板（泄爆膜），安装在分歧管端部，法兰压紧密封。

连接：法兰连接，带流向箭头标识。

技术参数

参数项 规格范围

管路通径 DN50～DN900mm

连接长度 主干 500～3000mm；分歧 250～2000mm

适用压力 0.6～10MPa；工作压力≤0.04MPa

公称压力 1.0MPa

材质 碳钢 Q235

防爆膜 专用耐油、耐瓦斯橡胶板

工作原理

正常工况：瓦斯沿箭头方向稳定抽送，防爆膜密封，管路压力正常。

异常工况：管路内压力骤升，防爆膜在设定压力下瞬间破裂，高压瓦斯/冲击波从分歧管泄放，保护主干管路与后端设备。

产品优势

被动安全：无电、无动力、无复杂控制，纯机械泄压，防爆可靠。

结构极简：Y 型三通 + 防爆膜，安装便捷、维护简单。

成本经济：价格低、寿命长、更换防爆膜即可复用。

适配性强：通径覆盖广，可按管路尺寸、压力定制。

安全合规：符合煤矿安全规程，用于瓦斯管路防爆泄压。

安装与使用要点

严格按箭头方向安装，确保流向正确。

分歧管出口朝向安全区域，避开人员与设备。

定期检查防爆膜：无破损、无老化、密封良好；爆膜后立即更换。

配套使用：常与防回火装置、排渣器、放水器组合，构成瓦斯管路安全系统。
